型号 | 最小扭矩 （N.m） | 最大扭矩 （N.m） | 适用螺母 （mm） | 动力头重量 (Kg) | 工作头重量 (Kg) | A （mm） | B （mm） | C （mm） | E （mm） | F （mm） |
3HXD | 303 | 3030 | 27-50 | 1.2 | 1.3 | 148 | 109 | 28 | 40 | 57 |
6HXD | 560 | 5600 | 27-65 | 2.2 | 1.5 | 168 | 127 | 35 | 50 | 83 |
10HXD | 986 | 9860 | 50-90 | 3.3 | 3.4 | 216 | 148 | 46 | 66 | 86 |
20HXD | 2000 | 20000 | 85-115 | 5.5 | 5.8 | 282 | 191 | 56 | 82 | 86 |
40HXD | 3916 | 39160 | 100-155 | 11.5 | 15.8 | 341 | 237 | 72 | 105 | 116 |
60HXD | 6000 | 60000 | 115-165 | 13.8 | 13.9 | 374 | 265 | 88 | 130 | 131 |
70HXD | 7000 | 70000 | 130-180 | 30 | 32 | 365 | 278 | 91.8 | 135 | 149 |
90HXD | 9000 | 90000 | 145-210 | 36.8 | 41.6 | 382 | 275 | 102 | 150 | 174 |
130HXD | 13000 | 130000 | 160-230 | 42.5 | 45.6 | 431 | 299 | 119 | 175 | 190 |
160HXD | 16000 | 160000 | 185-255 | 66 | 72 | 482 | 415 | 142.8 | 210 | 205 |
180HXD | 18000 | 180000 | 200-285 | 95.5 | 102 | 550 | 440 | 160 | 235 | 218 |
产品的选取依据螺栓锁紧和拆松扭矩而定，扭矩值会因螺栓直径和强度等级不同而有所变化。 为提高产品寿命，选购产品时建议所使用扭矩值乘以1.5-2倍为宜。 | ||||||||||
- 150 2104 5603
液压扳手
专业化 系统化 高端化

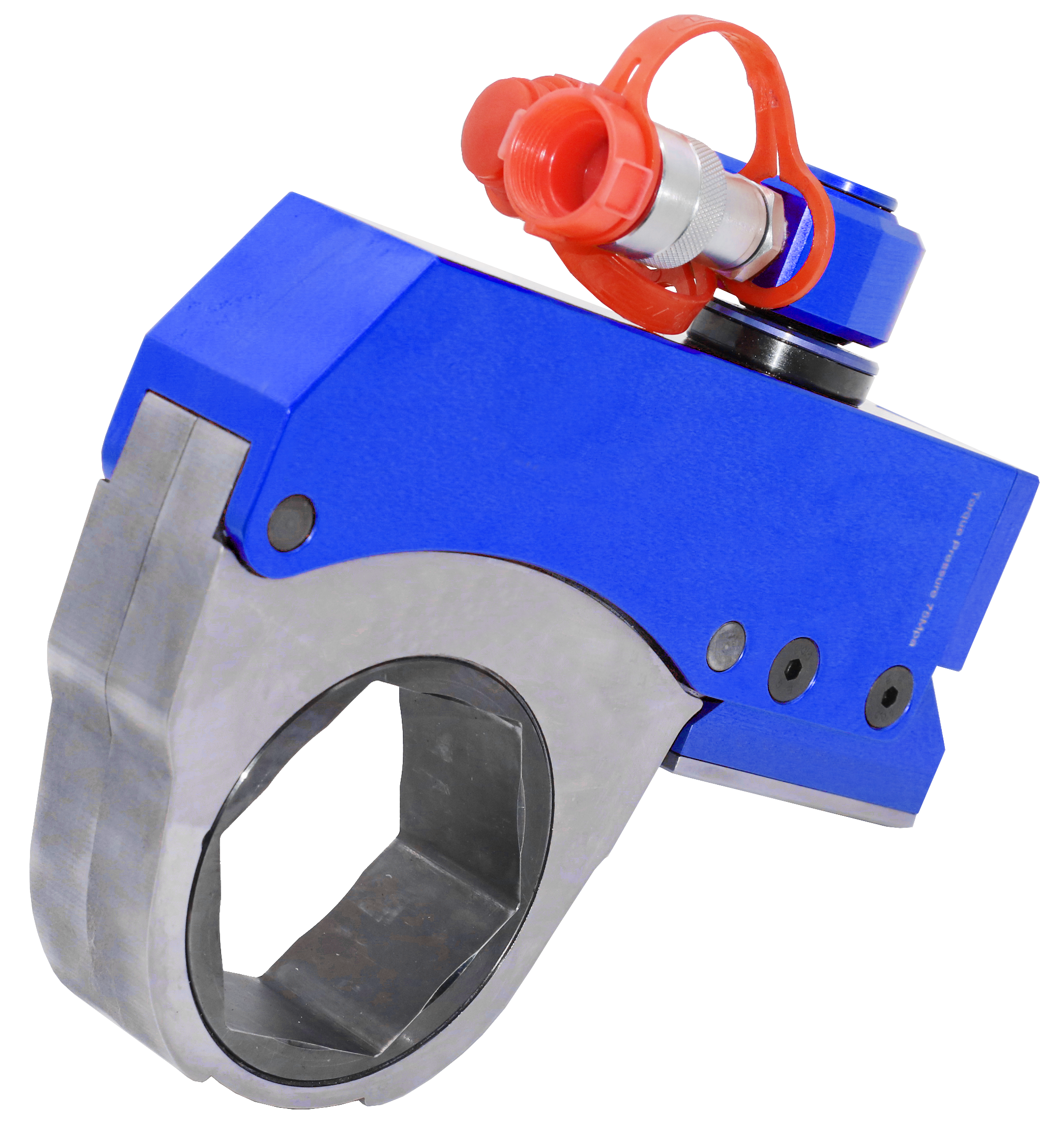

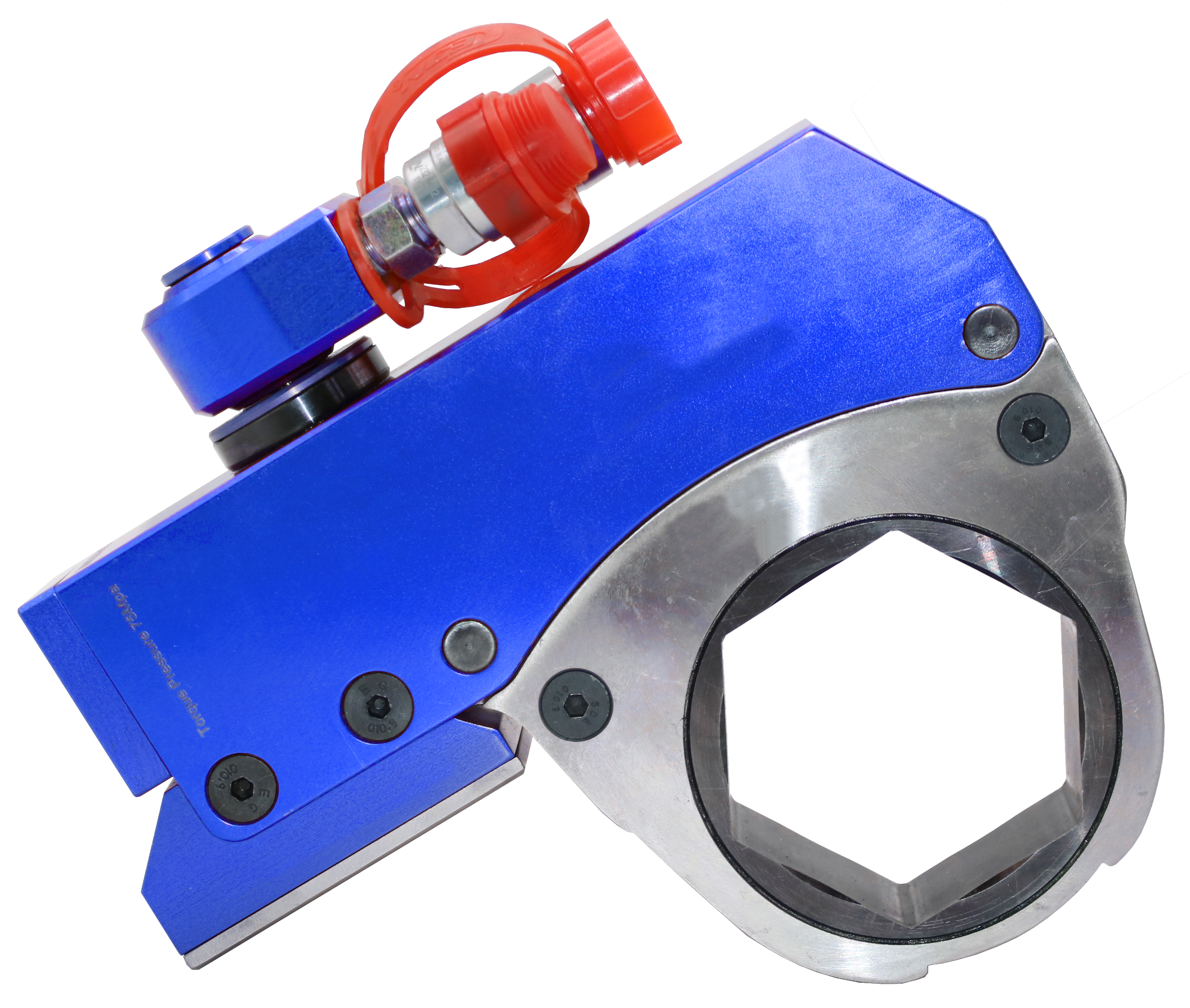

缺口式超薄液压扭矩扳手
l 双作用、高速、大转角；
l 卡接式、互换插件，不需特殊工具；
l 360°的旋转软管接头，适合紧凑场合方便定位；
l 出厂和重复精度均为±3%，随机附带可追溯性扭矩校验报告；
l 扳手强度设计充分，整体反作用力臂，细齿结构，适用于较小的活动空间，耐用，可靠；
l 可扩展的米制，英制六角插件和套筒；
l 最大限度的采用高强度轻金属；
适用于防喷器、采油树、阀门等间隙较小的工况；
